ケーブルライン用端末機器(WMTA)

UTスターコム製　WMTA
WMTA WMTA front
表　示 状　態 内　容
電源 緑点灯 電源ONの状態
消灯 電源OFFの状態
警告 消灯 正常な状態
赤点灯 エラー発生（機器不良など）
インター
ネット回線		 緑点灯 100Mbpsで接続されている状態
橙点灯 10Mbpsで接続されている状態
消灯 接続されていない状態
パソコン
１～４		 使用しません
電　話 消灯 電話を利用できない状態
橙点灯 サーバとの接続が完了しているが、電話を利用できない状態
緑点灯 サーバとの接続が完了しており、発信可能な状態
無線LAN 使用しません
セキュリティ 使用しません
機能 橙点灯 WANIP/音声IP未取得（電話が利用できない状態）
橙点滅 WANIPのみ取得（電話が利用できない状態）
消灯 WANIP/音声IP取得済（正常な状態）
リセット 使用しません

←　正常時のランプの状態です。

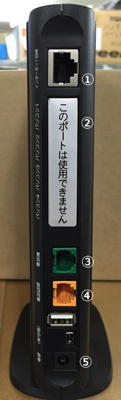

背面図

番号 名称 機能説明
① インターネット回線

LANケーブルを使用して回線終端装置に接続するためのポートです。(100BASE-TX/10BASE-T）
②

パソコン1~2

 このポートは使用しません。
③ 電話機 電話機コードを使用して電話機を接続するためのポートです。
④ 電話回線 電話機コードを使用してモジュラージャックに接続するためのポートです。
⑤

ACアダプタ
接続コネクタ

ACアダプタを接続します。









WMTAの仕様
項目 仕様
外寸 19.5（H）×6.5（W）×14.0（D）cm
質量 本体：約480ｇ、ACアダプタ：約295g
電源 ACアダプタ
入力：100V(50/60Hz)、出力：DC12V/2A
最大消費電力 18.3W



Sercomm Japan製　WMTA　2.0Cmini／WMTA 2.0F
UTスターコム製　WMTA 2.0Cmini斜め前からの画像
UTスターコム製　WMTA 2.0Cmini前面の画像 UTスターコム製　WMTA 2.0Cmini正常時のランプの画像
表示 状態 内容
電源 緑点灯 電源ONの状態
消灯 電源OFFの状態
警告 消灯 正常な状態
赤点灯 エラー発生（メモリリークや機器不良など）
インター
ネット回線 		上位機器 （ONU・ケーブルモデム）とのリンク状態を表示（インターネットとの接続性は無関係）
緑点灯 上位機器と接続されている状態
橙点滅 音声利用設定を取得していない状態
橙点灯 WAN-IPを取得していない状態
消灯 上位機器と接続されていない状態
電話 緑点灯 IP電話サーバとの接続が完了しており、IP電話として発信可能な状態（開通後）
橙点灯 IP電話サーバとの接続が完了しているが、まだIP電話として発信出来ない状態
消灯 IP電話サービスを利用できない状態（未契約の場合を含む）
リセット 再起動

←正常時のランプの状態です。

背面図

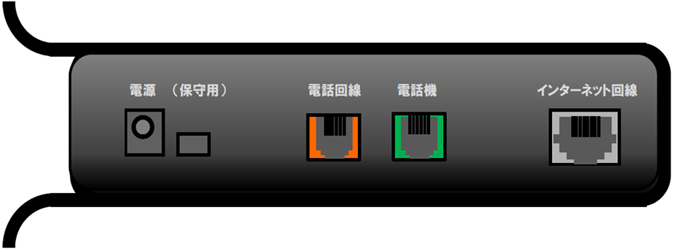

UTスターコム製　WMTA 2.0Cmini背面の画像
ポートの名称 機能説明
インターネット回線 イーサネットケーブルでONU等と接続
電話機 モジュラーケーブルで電話機と接続
電話回線 モジュラーケーブルで電話回線（NTT回線）と接続
※番号ポータビリティ前は必要、番号ポータビリティ後は不要
保守用 保守専用（使用しません）
※誤接続防止のためキャップを着用
電源 ACアダプター（専用）を接続
WMTA　2.0Cminiの仕様
項目 仕様
外寸 13.3（H）×6.5（W）×12.5（D）cm
質量 本体：約260g、ACアダプタ：約240g
電源 ACアダプタ
入力：100V(50/60Hz)、出力：DC12V/1A（定格最大消費電力12W）
最大消費電力 4.3W
WMTA　2.0Fの仕様
項目 仕様
外寸 13.3（H）×6.5（W）×12.4（D）cm
質量 本体：約230g、ACアダプタ：約240g
電源 ACアダプタ
入力：100V(50/60Hz)、出力：DC12V/1A（定格最大消費電力12W）
最大消費電力 3.0W
